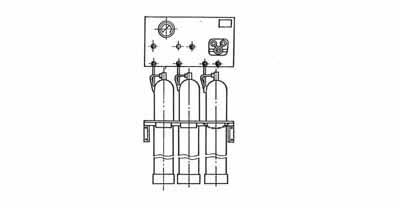

Рампы разрядные на 3 баллона производятся по ТУ 26-04-570-77, КГ 6859 000 – рампа разрядная кислородная, КГ 6861 000 – рампа разрядная аргонная, КГ 6862 000 – рампа разрядная водородная. Рампы разрядные предназначены для подачи потребителю небольшого количества технического газа из баллонов под давлением до 20 МПа (200 кгс/см2). Рампа кислородная КГ 6859 000 может быть использована для выдачи азота и аргона. Рампы используются в промышленности для проведения работ по сварке, резке, пайке металлов, а также других работ, связанных с использованием технических газов.
Размещение рамп разрядных: в помещении – в местах проведения газосварочных и иных видов работ с применением технических газов; вне помещения – в шкафу, защищающем от прямого попадания влаги.
|
|
КГ6859000 |
КГ6861000 |
КГ6862000 |
|
Рабочее давление газа, МПа (кгс/см2) |
20 (200) |
20 (200) |
20 (200) |
|
Давление газа после редуктора, МПа (кгс/см2) |
0,1...1,2 (1...12) |
0,1...0,7 (1...7) |
0,1...0,54 (1...5,4) |
|
Рабочий газ |
кислород азот аргон |
аргон |
водород |
|
Габаритные размеры (длина х ширина х высота) м |
0,93х0,50х2,10 |
0,93х0,50х2,10 |
0,93х0,50х2,10 |
|
Масса, кг |
36 |
38 |
37 |
