Назначение

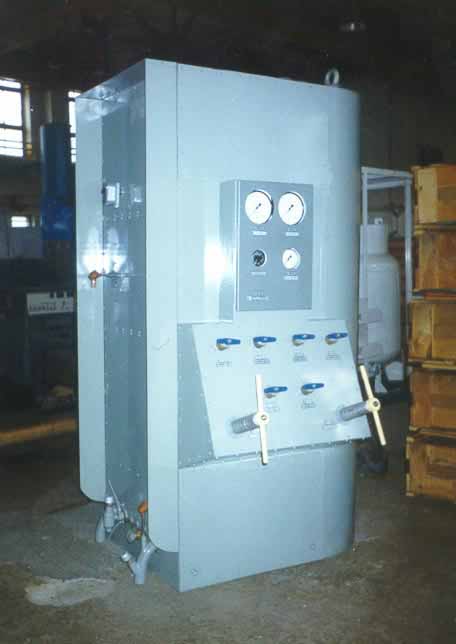

Блок осушки воздуха КЕ 0903.00.000-01 предназначен для осушки воздуха от влаги в технологической схеме приготовления воздуха в высоковольтных воздушных выключателях типа ВНВ.
Блок осушки воздуха КЕ 0903.00.000-01 имеет высокую степень осушки сжатого воздуха при температуре от минус 40 до +50°С и давлении 4 МПа (40 кгс/см2).
Достигаемая степень осушки воздуха (точка росы) – минус 65°С при давлении 190–200 кгс/см2.
Одновременно воздух очищается от различных примесей (масла, двуокиси углерода, ацетилена и других углеводородов). Это позволяет не снижать электрическую прочность внутренней изоляции выключателей в любых климатических зонах и в любых погодных условиях, а также способствует улучшению стабильности работы пневматических устройств. Блок осушки воздуха КЕ 0903.00.000-01 поставляется в составе высоковольтных выключателей и как отдельное устройство для замены устаревших блоков и модернизации действующего оборудования.
Направления использования
Блок осушки воздуха КЕ 0903.00.000-01 используется в различного рода технологических схемах, требующих подготовки воздуха, в том числе в схеме подготовки воздуха для высоковольтных воздушных выключателей типа ВНВ.
Достоинства
• Высокая степень очистки воздуха (точка росы – минус 65°С).
• Простота и надежность в эксплуатации.
• Долговечность (назначенный срок службы – 15 лет).
Опыт использования
• На сегодня Блоками осушки воздуха
оснащены подавляющее большинство предприятий России и ближнего зарубежья, использующих в технологической схеме высоковольтные воздушные выключатели типа ВНВ.
Одновременно воздух очищается от различных примесей (масла, двуокиси углерода, ацетилена и других углеводородов). Это позволяет не снижать электрическую прочность внутренней изоляции выключателей в любых климатических зонах и в любых погодных условиях, а также способствует улучшению стабильности работы пневматических устройств.
Блок осушки воздуха поставляется в составе высоковольтных выключателей и как отдельное устройство для замены устаревших блоков и модернизации действующего оборудования.
|
Количество воздуха, подаваемого на осушку, м3/час |
250 |
|
Температура осушаемого воздуха С°, не более |
40 |
|
Давление осушаемого воздуха, МПа (кгс/см2) |
20 (200) |
|
Продолжительность работы адсорбентов до замены, лет, не менее |
4 |
|
Потребляемая электроподогревателем мощность, кВт |
7,5-10 |
|
Степень осушки воздуха - точка росы, С° |
-65 |
|
Масса блока, кг |
2050 |
|
Габариты, мм, (высота х ширина х длина) |
2400х1455х1500 |
Фундаментные чертежи высылаются по запросу.
