Противопожарные газификационные установки ПГХКА-1,0-0,3/1,6 и ПГХКА-1,0-0,9/1,6 предназначены для хранения, транспортировки и газификации жидкого азота, подачи газообразного азота под давлением в зону огня, а так же создания азотной инертной среды в пожароопасных помещениях, замкнутых пространствах. Для локализации и тушения пожаров в шахтах, зернохранилищах, подвалах, для качественного хранения зерна и сельхозпродуктов, предотвращения самовозгорания продукции при хранении.

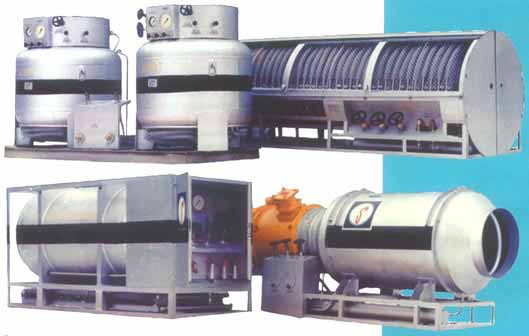

Противопожарная газификационная установка состоит из блока испарителя, резервуара жидкого азота, арматуры, контрольно-измерительных и предохранительных приборов.
Работа установки основана на создании рабочего давления до 1,6 МПа (16 кгс/см2) в резервуаре, заполненном жидким азотом. Подъём и поддержание давления в резервуаре обеспечивается испарителем наддува, а работа испарителя – обдувом воздуха. Из резервуара жидкий азот подаётся в блок испарителя. Для создания равномерного потока газа на выходе из блока предусмотрены ресивер и вентили. На ресивере смонтированы предохранительные клапаны и термометр для контроля за состоянием газообразного азота. Блок испарителя ПГХКА-1,0-0,3/1,6 работает от естественного обдува воздухом. Блок испарителя ПГХКА-1,0-0,9/1,6 обдувается воздухом от пневмо- или электровентилятора.
Исполнение (в зависимости от условий эксплуатации) – стационарное и мобильное – на автомобилях, прицепах, шахтных вагонетках.
Противопожарная газификационная установка ПГХКА-1,0-0,3/1,6 не подлежит регистрации в органах Госгортехнадзора.
Применение
В шахтах – для локализации и тушения пожаров, при профилактических противопожарных мероприятиях и при выполнении других горноспасательных работ, технологический процесс которых требует применения азота в газообразном состоянии под давлением. На предприятиях по переработке и хранению зернопродуктов – зернохранилищах, элеваторах, мукомольных и комбикормовых заводах, мельницах, комбинатах хлебопродуктов. Подача газообразного азота в хранилища, заполненные зерном, крупой, мукой, комбикормом, приводит к вытеснению кислорода из этих взрывоопасных помещений и созданию инертной азотной среды. Это позволяет снизить вероятность самовозгорания в хранилищах, исключить процессы «горения» зернопродуктов, исключить появление плесени и предотвратить другие процессы гниения.
|
|
ПГХКА-1,0-0,3/1,6 |
ПГХКА-1,0-0,9/1,6. |
|
Производительность, м3/с(м3/ч) |
0,083(300) |
0,25(900) |
|
Вместимость, м3(литров) |
1,0(1000) |
1,0(1000) |
|
Масса жидкого азота, кг |
760 |
730 |
|
Рабочее давление, МПа (кгс/см2) |
1,6 (16) |
1,6 (16) |
|
Масса порожней установки, кг |
1500 |
2000 |
|
Габаритные размеры (длина х ширина х высота), м |
3,05х0,66х1,40 |
3,00х1,05х1,30 |
