Назначение
Цистерны (Криоцистерны) предназначены для транспортирования, длительного хранения жидких азота, аргона, кислорода и заправки ими стационарно установленных газификаторов.
Завод производит два типа цистерн – ЦТК-0,5/0,25 ёмкостью 0,5 м3 и ЦТК-1,6/0,25 ёмкостью 1,6 м3.
Цистерны состоят из внутреннего сосуда и наружного кожуха. Трубопроводы, арматура, приборы и предохранительные устройства выведены на пульт арматурного шкафа. В нижней части цистерны имеется испаритель, служащий для создания в цистерне рабочего давления. Изоляция сосуда – вакуумно-многослойная. Вакуум в изоляционном пространстве – 10-5 мм рт. ст. Цистерны можно перевозить железнодорожным и автомобильным транспортом, монтировать на шасси грузовых автомобилей при создании спецавтомобилей, транспортирующих технические газы.
Цистерны не подлежат регистрации в органах Госгортехнадзора.

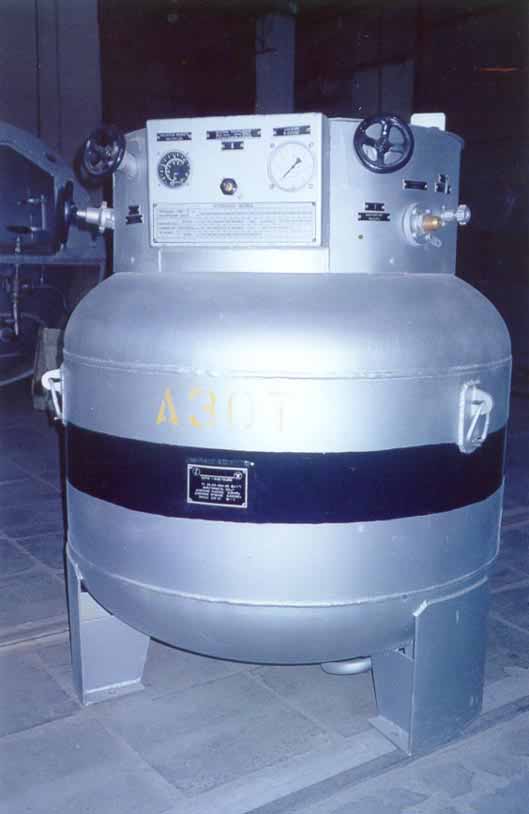

ЦТК-0,5/0,251. Внутренний сосуд |

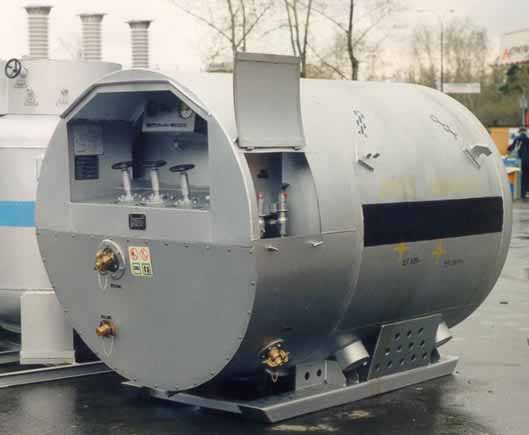

ЦТК-1,6/0,25I. Газосброс |
|
|
ЦТК-0,5/0,25 |
ЦТК-1,6/0,25 |
|
Вместимость, м3 |
0,5 |
1,6 |
|
Рабочее давление МПа(кг/см2) |
0,25(2,5) |
0,25(2,5) |
|
Количество заливаемого продукта, кг |
||
|
- азота |
380 |
1230 |
|
- аргона |
660 |
2120 |
|
- кислорода |
540 |
1730 |
|
Потери от испарения, кг/час, не более |
||
|
- азота |
0,18 | 0,41 |
|
- аргона |
0,23 | 0,55 |
|
- кислорода |
0,17 | 0,39 |
|
Габаритные размеры, м (длина х ширина х высота) |
1,25х1,25х1,43 |
2,75х1,55х1,65 |
|
Масса порожней цистерны, кг |
230 |
820 |
