Назначение
Холодный газификатор
предназначен для транспортирования, хранения и холодной газификации сжиженных азота, аргона, кислорода и выдачи их потребителю в газообразном состоянии
давлением от 1 до 16 кгс/см2. Используются вместо баллонов высокого давления, как значительно более удобные и
экономичные устройства в строительстве и
промышленности при сварке и резке металлов,
медицине, других отраслях.
Достоинства
• Холодный газификатор
освобождает от необходимости постоянной доставки газообразного продукта в баллонах.
• Мобилен – все оборудование смонтировано на рабочей раме, имеет навес и может быть быстро установлен на машине (прицепе) и доставлен в любую точку рабочей площадки.
• Не требует постоянного присутствия оператора и не нуждается во внешних источниках энергии.
• Не подлежит регистрации в органах
Гостехнадзора.
Опыт использования
Большинство предприятий России, испытывающих потребность в азоте и кислороде в соответствующих объемах, а также множество предприятий стран ближнего и дальнего зарубежья.

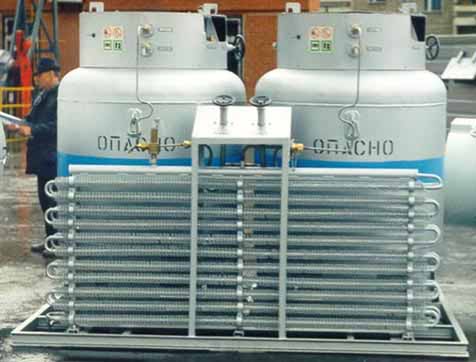

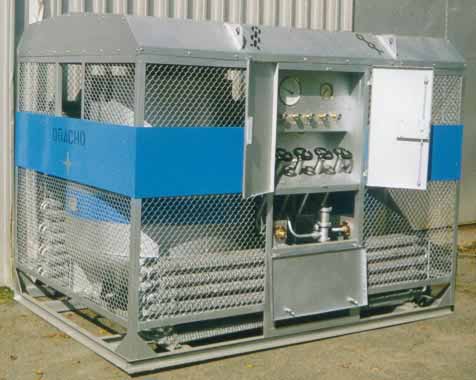

Холодный газификатор (ГХ-1,0/1,6-0,045, ГХ-1,5/1,2-0,05 и ТГХК-1,0/0,06-1,6) представляет собой комплексный агрегат, состоящий из двух резервуаров, испарителей подъёма давления и испарителя для газификации сжиженного продукта. Газификатор размещают на открытой бетонированной площадке.
Наличие двух отдельно работающих резервуаров у газификаторов ГХ-1,0/1,6-0,045 и ГХ-1,5/1,2-0,05 позволяет производить газификацию жидких продуктов непрерывно.
Принцип действия газификаторов основан на создании рабочего давления в резервуарах, заполненных жидким техническим газом. Подъём и поддержание давления в резервуарах обеспечивается испарителем подъёма давления. Из резервуара жидкий продукт подаётся в испаритель, откуда газ под давлением до 1,6 (1,2) МПа (16 (12) кгс/см2) подаётся потребителю через два распределительных вентиля. Давление
поддерживается автоматически регулятором давления и контролируется по показаниям манометра. Контроль количества заливаемого жидкого продукта осуществляется указателем уровня – дифманометром. Контрольно-измерительные приборы вынесены на общий щит управления газификатора.
Для обеспечения газообразным кислородом медицинских учреждений используются баллоны. Этот способ требует больших физических усилий при транспортировании и эскплуатации баллонного парка. Взамен баллонов с газообразным кислородом изготавливаются и поставляются холодные газификаторы, которые заполняются жидким кислородом с последующей его газификацией и выдачей потребителю газообразного кислорода. При этом значительно снижается себестоимость газообразного кислорода, исключается тяжелый физический труд, снижается трудоемкость обслуживания и транспортные расходы.
Полностью заполненный жидким кислородом газификатор ГХ-1,0/1,6-0,045 выдает потребителю такое же количество газообразного кислорода, которое доставят 135 штук 40-литровых баллонов; газификатор ГХ-1,5/1,2-0,05 заменяет 202 баллона; газификатор ТГХК-1,0-0,06/1,6 заменяет 135 баллонов. Наличие двух отдельно работающих резервуаров у газификаторов ГХ-1,0/1,6-0,045 и ГХ-1,5/1,2-0,05 позволяет производить газификацию жидкого кислорода непрерывно.
|
|
ГХ-1,0/1,6-0,045 |
ГХ-1,5/1,2-0,05 | ТГХК-1,0-0,06/1,6 |
| Количество газа, выдаваемого потребителю за одну заправку 2-х резервуаров, м3 (в пересчёте на 40-литровые баллоны при P-150 кг/см2., шт.) | |||
|
- азота |
653(109) |
980(163) |
653(109) |
|
- аргона |
792(132) |
1188(198) |
792(132) |
|
- кислорода |
810(135) |
1215(202) |
810(135) |
| Масса хранимого продукта (в двух резервуарах), кг | |||
|
- азота |
760 |
1140 |
760 |
|
- аргона |
1320 |
1980 |
1320 |
|
- кислорода |
1080 |
1620 |
1080 |
|
Производительность, м3/ч |
от 0 до 45 |
от 0 до 50 |
от 0 до 56 |
|
Вместимость, м3 |
1,0 |
1,5 |
1,0 |
|
Рабочее давление (пределы регулирования), МПа (кг/см2) |
0,1-1,6(1-16) |
0,1-1,2(1-12) |
0,1-1,6(1-16) |
|
Габаритные размеры (длина х ширина х высота), м |
3,2х2,0х1,5 |
2,4х1,7х1,8 |
2,5х1,8х1,9 |
|
Масса порожнего газификатора, кг |
900 |
1000 |
1300 |
