УСТАНОВКА
ВОЗДУХОРАЗДЕЛИТЕЛЬНАЯ
АжКж-0,06

АжА-0,07

КИСЛОРОДНАЯ СТАНЦИЯ

Назначение

Кислородная станция предназначена для получения азота и кислорода (в т.ч. медицинского) из атмосферного воздуха в жидком и газообразном виде.

Воздухоразделительная установка АжКж-0,06 предназначена для производства газообразного и жидкого азота и кислорода, установка АжА-0,07 предназначена для производства газообразного и жидкого азота из атмосферного воздуха. В каждом из режимов работы обеспечивается получение только одного из продуктов в газообразном или жидком виде. Качество вырабатываемого воздухоразделительной установкой АжКж-0,06 кислорода соответствует требованиям, предъявляемым к кислороду, применяемому в медицинских целях.

Принцип работы

Работа воздухоразделительной установки основана на принципе разделения воздуха методом глубокого охлаждения, что позволяет использовать атмосферный воздух в качестве бесплатного сырьевого материала.

Комплексная очистка воздуха осуществляется методом адсорбции на синтетических цеолитах. В качестве изоляции применён перлитовый песок. Для повышения термодинамической эффективности холодильного цикла применяется блок предварительного охлаждения с использованием компрессорно-конденсаторного агрегата. Газообразный продукт подается на наполнительную рампу, входящую в комплект поставки. Жидкий продукт отбирается через сливной штуцер. Завод производит шеф-монтажные и пусконаладочные работы, обучение обслуживающего персонала, сервисное обслуживание и поставку запасных частей.

Достоинства

Воздухоразделительная установка позволяет отказаться от ненадежных, трудоемких и дорогостоящих схем закупок азота и кислорода у сторонних производителей, что особенно актуально для потребителей данной продукции, расположенных вдали от предприятий по выработке технических газов. Установка проста и надежна в эсплуатации, долговечна (назначенный срок службы составляет 15 лет).

Имеет ряд значительных преимуществ перед аналогичными установками,
основными из которых являются:
• надежность,
• универсальность (возможность работы в 4-х режимах),
• малое удельное потребление электроэнергии.

Опыт использования

Большинство предприятий России, испытывающих потребность в азоте и кислороде в соответствующих объемах, а также множество предприятий стран ближнего и дальнего зарубежья, в том числе Германии, Чехии, Индии, Ирана и др.

Предназначена для получения кислорода (в том числе медицинского) и азота в жидком или газообразном виде из атмосферного воздуха. Медицинский кислород применяется для дыхания, в барокамерах, для приготовления коктейлей и других целей, азот применяется для заправки криодеструкторов, биохранилищ, сосудов Дьюара. В г. Сыктывкаре в кардиологическом центре установлены и успешно эксплуатируются 2 кислородные станции АжКж-0,06 для централизованного обеспечения кислородом всех медицинских учреждений этого региона.

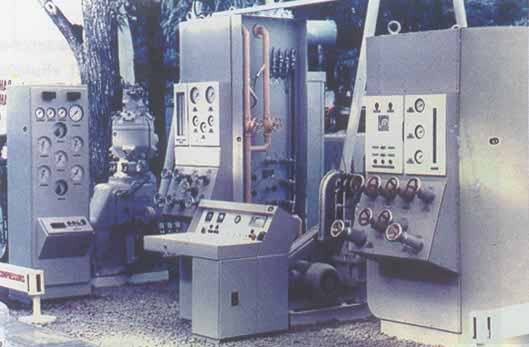

Кислородная станция четырёхрежимная: каждый из режимов работы обеспечивает получение только одного из продуктов в газообразном или жидком виде. Воздухоразделительная Установка состоит из компрессора, блока разделения воздуха с насосом сжиженных газов, блока предварительного охлаждения, блока очистки воздуха, детандерного агрегата, пульта управления, наполнительной рампы и вспомогательного оборудования.

Для монтажа поставляются комплекты запасных частей, приборов, приспособлений и материалов согласно формуляру.

1. Компрессор ВШ-4,2/200

2. Блок предварительного охлаждения

3. Блок очистки воздуха

4. Пульт управления

5. Блок разделения воздуха

6. Насос сжиженных газов

7. Агрегат детандерный

8. Рампа наполнительная 2х5 баллонов

Технические характеристики

отзывы потребителей о работе данной продукции

задайте любой вопрос по данной продукции

Расчет окупаемости

воздухоразделительной установки АжКж-0,06

Финансовые затраты
Ориентировочные суммарные затраты на приобретение кислородной станции составляют 5,5 млн руб., в том числе по составляющим, тыс. руб.:

Стоимость разработки рабочего проекта, с учетом НДС           800
Общая сметная стоимость,                                                          5700
в том числе:
монтажно-строительные работы                                                  1300
стоимость основного оборудования                                            3700
стоимость дополнительного оборудования                                  500
прочие затраты                                                                                200
Стоимость пусконаладочных работ
(10% от основного оборудования)                                                 370
Суммарные затраты на приобретение (З)                                  6870

Продукция кислородной станции
Кислород газообразный ГОСТ 5583-78 2-й сорт с объемной долей 99,5%
Вместимость 40-литрового баллона, м3                                           6
Производительность станции, м3/час                                             45
Производительность станции, бал./час                                            7,5
Эффективный годовой фонд рабочего времени, часов             8445
Производительность станции, м3/год                                      380025
Производительность станции (Б), бал./год                               63338

Эксплуатационные затраты и себестоимость продукции
Расход электроэнергии и ее стоимость:

средний часовой расход электроэнергии кислородной станцией (включая переосвидетельствование баллонов), кВтч/м3                              80,1

расход электроэнергии
на производство 1 м3 кислорода, кВтч/м3                                        1,78

годовая стоимость электроэнергии,
с учетом НДС, млн. руб.                                                                      0,947

стоимость электроэнергии,
с учетом утреннего максимума, руб./кВтч                                         1,4
Расход воды и ее стоимость:

средний часовой расход воды кислородной станцией (расход на
компрессор и переосвидетельствование баллонов), м3/час          6

с учетом оборотного цикла, м3/час                                          0,8

годовая стоимость воды, с НДС, млн. руб.                             0,0109

стоимость воды, руб./м3                                                           1,608
Расходы на содержание и эксплуатацию:

амортизационные отчисления, %                                            6,70

налог на имущество, %                                                              2,00

общехозяйственные издержки и т.п.,
~10% от стоимости станции, млн. руб.                                              0,57
Заработная плата:

годовая заработная плата 14 работников со среднемесячной заработной платой 4 тыс. руб., млн. руб.                                                              0,672

фонд социального страхования,
37,7% от фонда оплаты труда, млн. руб.                                           0,2533

всего заработная плата, млн. руб. в год                                  0,9253
Всего эксплуатационные затраты, млн. руб. в год                           2,4532
Полная себестоимость производства кислорода (S), руб./бал.    38,73

Сводная таблица срок окупаемости кислородной станции

Нндс – налог на добавленную стоимость (20%)

Нприб. – налог на прибыль (24%)
